Montaje de elementos de vidrio curvados en condiciones extremadamente limitadas
Heavydrive instala con precisión paneles de gran formato bajo la marquesina de un centro comercial
En el Westfield Hamburg-Überseequartier, un nuevo barrio urbano en la HafenCity, la instalación de elementos de vidrio curvados supuso unas exigencias especiales en cuanto a técnica y procesos. Heavydrive proporcionó la solución adecuada y ayudó en el acristalamiento de un complejo tramo de fachada.
El Westfield Hamburg-Überseequartier se inauguró en abril de 2025 y es el mayor proyecto de desarrollo urbano en un centro de ciudad de Europa. Aquí se puede ir de compras y disfrutar de gastronomía, exposiciones y el mayor cine de la ciudad, todo bajo un mismo techo. El espacio entre las torres “Luv & Lee” está cubierto por una llamativa estructura, una marquesina de vidrio que crea un espacio urbano protegido de la intemperie, pero que también fue especialmente exigente a la hora de montar los elementos de la fachada.

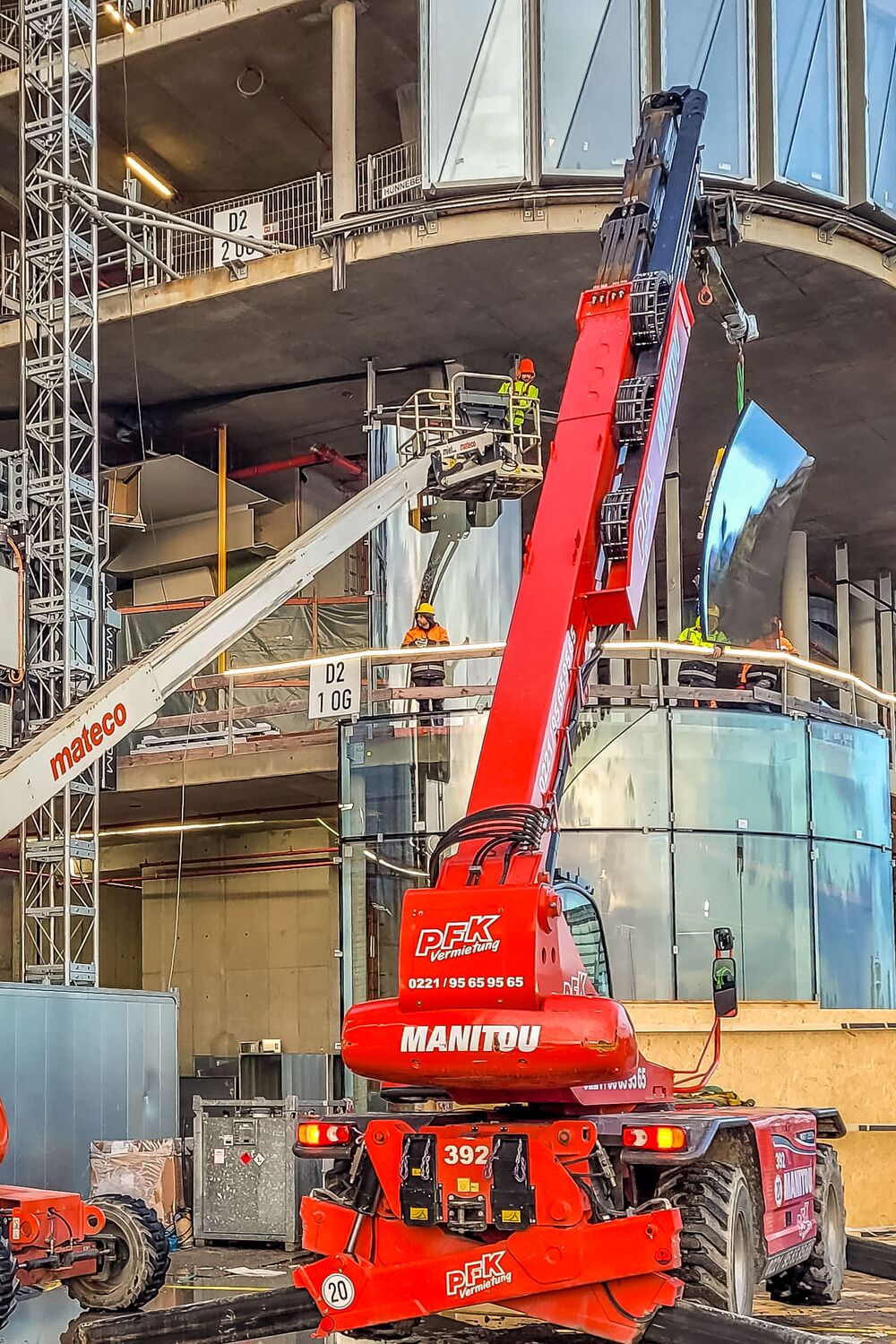

Los elementos de vidrio instalados en las “Lee & Luv Towers” alcanzaron dimensiones de hasta 2.503 x 4.900 milímetros (8,2 x 16,1 ft) con un peso de hasta 958 kilogramos (2.112 lb). El desafío principal consistía en colocar los paneles en posición vertical cuando el espacio disponible hacia arriba era muy limitado. Los elementos de vidrio se transportaron a los distintos niveles y se instalaron mediante un manipulador telescópico con pluma de grúa.
El reto:
Montaje de los cristales en posición vertical a pesar de la altura limitada
La solución:
Sistema de succión por vacío VSG 1000 KR-35
Se utilizó el sistema de ventosas de vacío Heavydrive VSG 1000 KR-35. El dispositivo tiene una capacidad de carga de hasta 1.000 kilogramos (2.205 lb) y un alcance de 4.500 milímetros (14,8 ft), y permitió la manipulación segura de los elementos de vidrio curvados, tanto cóncavos como convexos. La capacidad de giro e inclinación con control remoto permitió un posicionamiento preciso incluso en espacios reducidos.
La estrecha coordinación con el cliente, Metal Yapi de Estambul, así como con el equipo en la obra, permitió adaptar los procesos con flexibilidad y llevar a cabo el montaje sin problemas.
“Especialmente en proyectos con un espacio limitado y geometrías complejas se pone de manifiesto lo decisiva que es la combinación adecuada de tecnología y planificación”, explica Günter Übelacker. “Solo cuando ambos aspectos están perfectamente coordinados se pueden llevar a cabo este tipo de tareas de forma eficiente y segura“.
